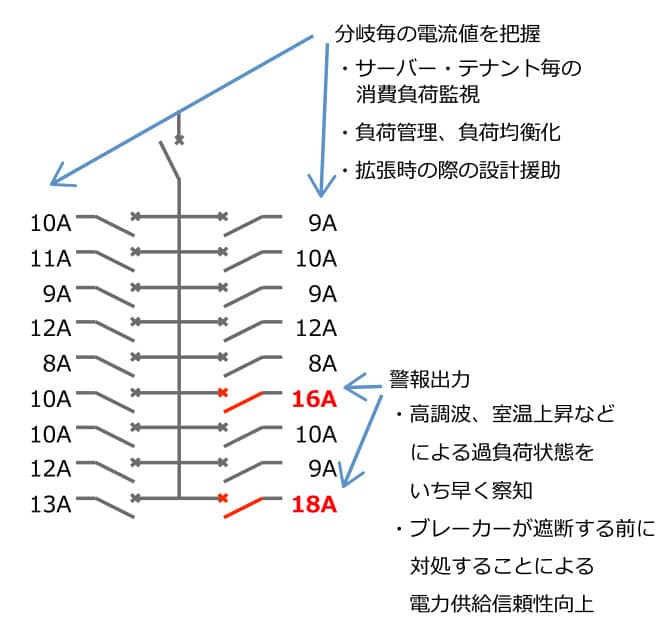

電源系統例
スペック
| 相・電圧 | 3φ3W 210－105V 3φ3W 210V又は105V 3φ4W 182－105V 3φ4W 364－200V |
|---|---|
| 回路数 | 最大84回路 |
| 分岐遮断器 | ブラグイン式CB |
| 遮断容量 | 最大7.5kAまで対応可能 |

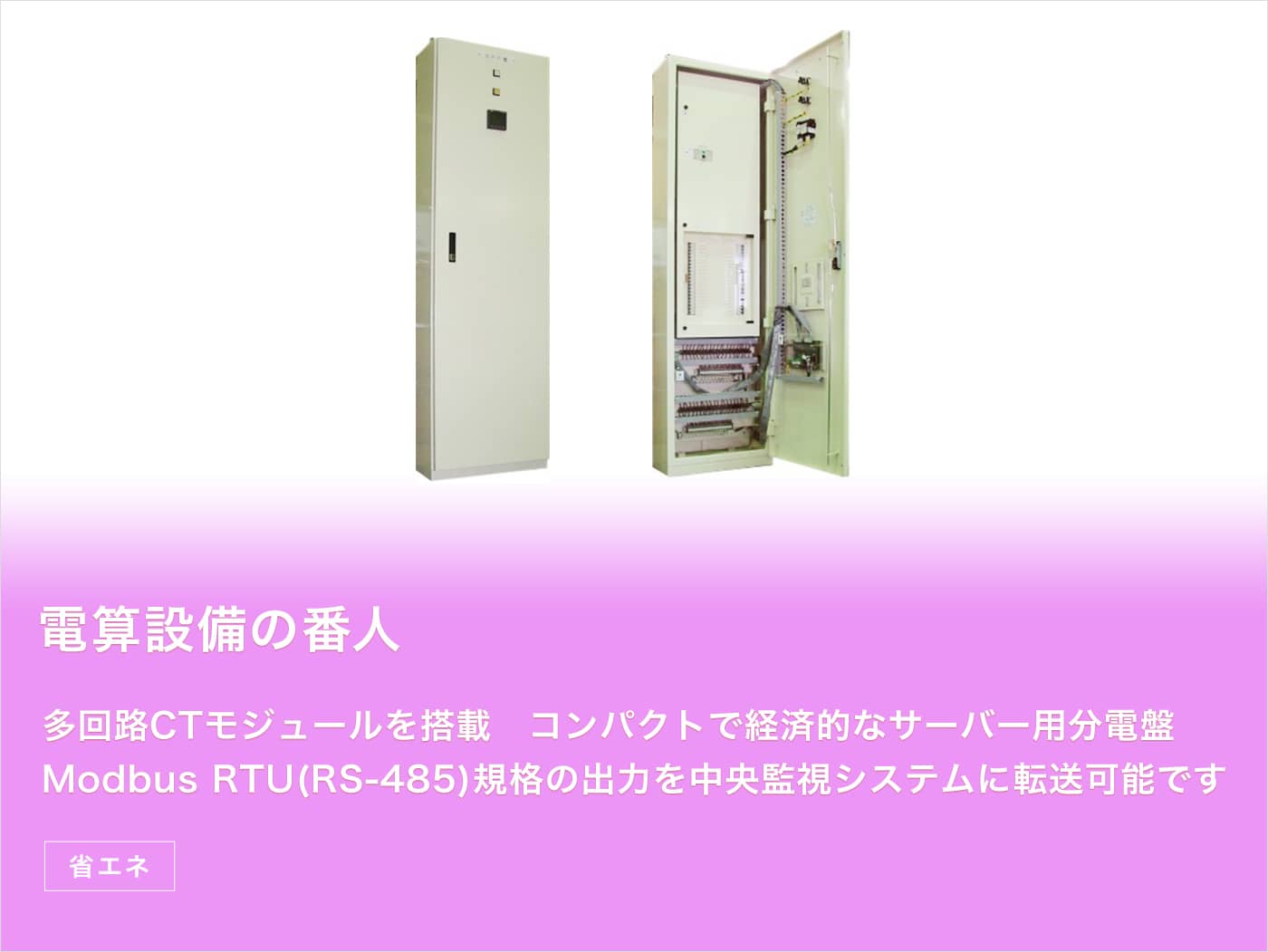

サーバー用電流監視分電盤の名称はメーカーによって様々な呼び方があります。
<例> PDB、PDF、PDP、PDU、RP・・・・
特長
計測監視システム(TypeS)
分岐毎の計測するためコンパクト多回路CTモジュールを採用(BCPMシリーズ)
1ユニットで分岐最大84点に加え主幹8点を計測ができ電流、電力および電力量を計測可能です
機能・精度
2系統までCT4台づつを計測可能
- 定格の1～10%の精度：2% (読み値に対して)
- 定格の10～100%の精度：1% (読み値に対して)
分岐回路監視
| 電流 | 0.25A～2A：3% (読み値に対して) 2A～100A：2% (読み値に対して) |
|---|---|
| 電力量 | 0.25A～2A：4% (読み値に対して) 2A～100A：3% (読み値に対して) |
| 電圧 | 90V～277V：1% (読み値に対して) |
計測システムのバリエーション
あらゆるメーカーの計測システムも対応可能
<対応メーカー例>
- Panasonic
- OMRON
- Anywire
- ハカルプラス
- 中央電子
- 富士電機機器制御
etc
カタログ
- 電流監視分電盤 製品カタログ（2.25MB）
